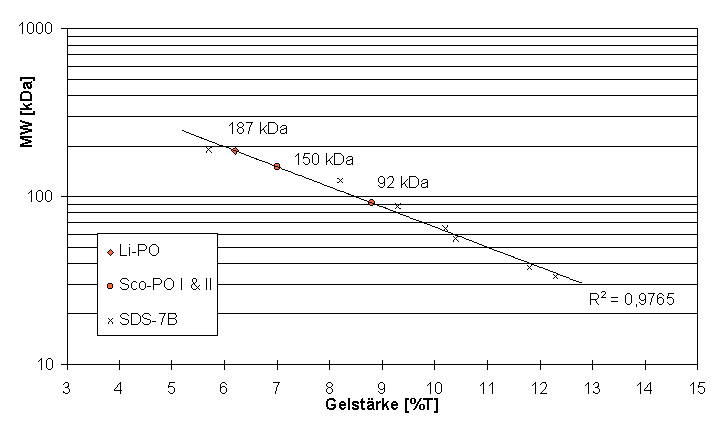

Abb.
37: Molekulargewichte (MW) PO-aktiver Banden
von S. cingulata u. L. forficatus.
Eichgrade nach SDS-7B.
3-15 % SDS-PAGE von Haemolymphe in Probenpuffer ohne EDTA o. PMFS. Die Positionen
der Standardproteine wurden auf dem Gel vermessen und die den Orten
entsprechenden Gelstärken gegen die jeweiligen MW aufgetragen. In der
logarithmischen Darstellung ergibt sich daraus ein linearer Zusammenhang,
der im Diagramm unter Angabe des Bestimmtheitsmaßes (R2) aufgetragen
ist. Die MW wurden durch Projektion der Gelstärken der Orte PO-aktiver
Banden auf die Gerade bestimmt.
